왜곡 셰이더 만들기

(유니티 빌트인 렌더 파이프라인 - Vertex&Fragment 셰이더 사용 / 언리얼 메테리얼 사용)



개요

렌즈 왜곡처럼 중앙을 기준으로 방사형으로 왜곡이 적용되는 셰이더를 만들면 연출에 잘 사용할 수 있을 것 같아, 기대하면서 왜곡 셰이더 만들기를 시작했습니다.



---



첫 시도

처음에는 UV값을 텍스처를 통해 증감시키기만 하면, 방사형으로 왜곡될 것이라고 생각했었습니다.
UV 좌표 0.5, 0.5를 기준으로 1사분면의 UV엔 텍스처 값을 더해 1시반 방향으로 움직이고, 3사분면의 UV에선 텍스처 값을 빼 7시 반 방향으로 이동하는 식으로요.

그렇게 만들어보니, 렌즈 왜곡이라고 하기에는 묘한 결과물이 나왔습니다.

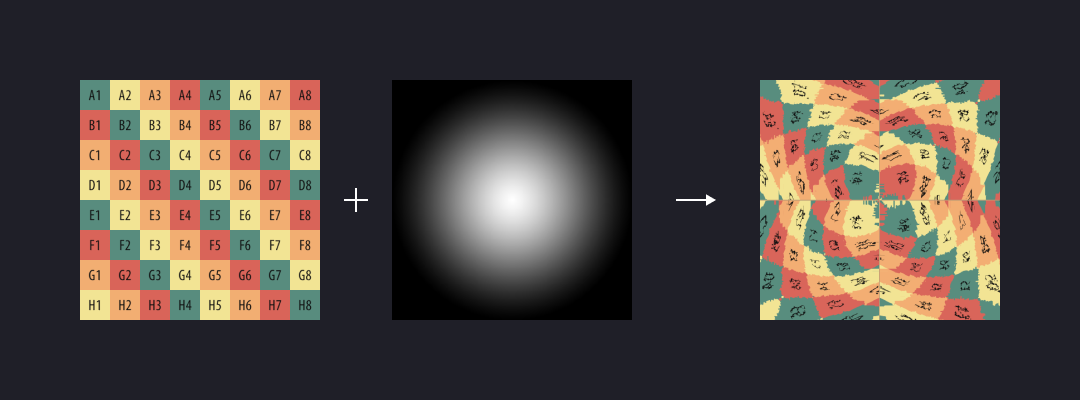

4분면으로 나눈 뒤 텍스처 값으로 UV에 증감연산을 한 결과



---



distance() 를 사용해 왜곡 적용하기

렌즈 왜곡처럼 원형으로 왜곡을 적용하려면 어떻게 해야할까 고민하던 중에, distance() 가 생각났습니다. 중앙을 기준으로 UV에 distance 값을 잘 적용하면 만들어질 것 같아 일단 키보드를 두드리기 시작했습니다.

그러던 도중, UV 자체가 0,0 에서 시작하는 벡터라는 개념이 다시 떠올랐습니다.
벡터(UV)에 스칼라(distance)를 곱할 때 벡터의 방향은 그대로고 벡터의 크기만 바뀌니, 벡터의 시작점을 텍스처의 중앙(UV 0.5, 0.5) 로 보정한 뒤 중앙 기준의 distance 값을 곱연산하면 원형으로 왜곡이 적용될 것입니다.

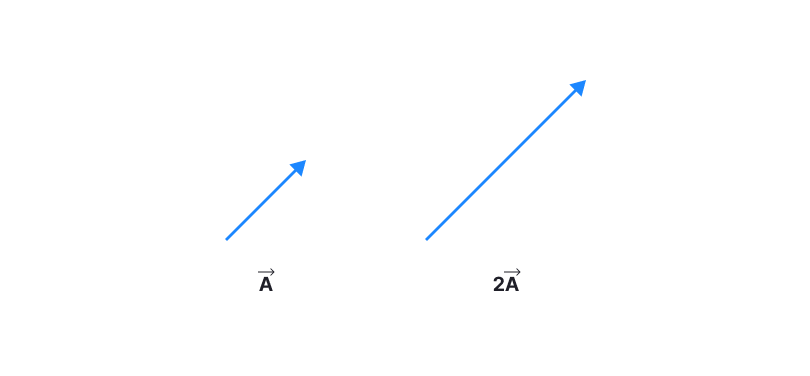

벡터와 스칼라의 곱



첫 시도에서는 곱연산 대신에 증감연산을 사용해서 마름모 꼴로 왜곡되었던 것이었구나 라는 작은 깨달음을 얻고, UV에 distance 값을 곱해 원하던 방사형 왜곡을 만들어내는데 성공했습니다.

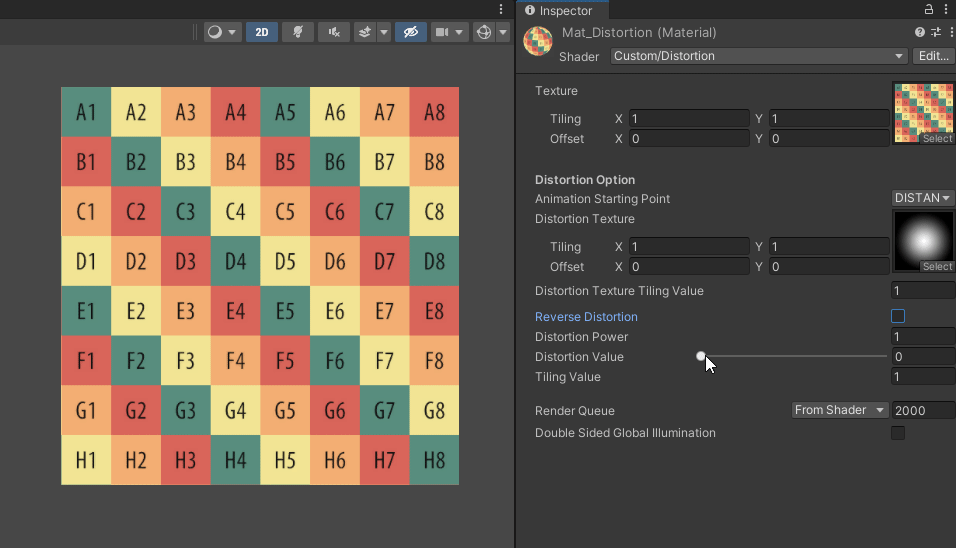

uv 에 distance 값을 곱해 원형으로 왜곡이 적용되는 모습



왜곡 효과를 조금 더 다이나믹하게 넣고 싶은데 어떻게 하면 좋을까 하며 다른 분들은 어떻게 만들었을까 찾아보았습니다. 아래 Shadertoy 코드에서는 distance 값에 pow() 를 적용해서 왜곡 효과를 과장시키더라고요. 바로 pow() 도 추가했습니다.



Shadertoy

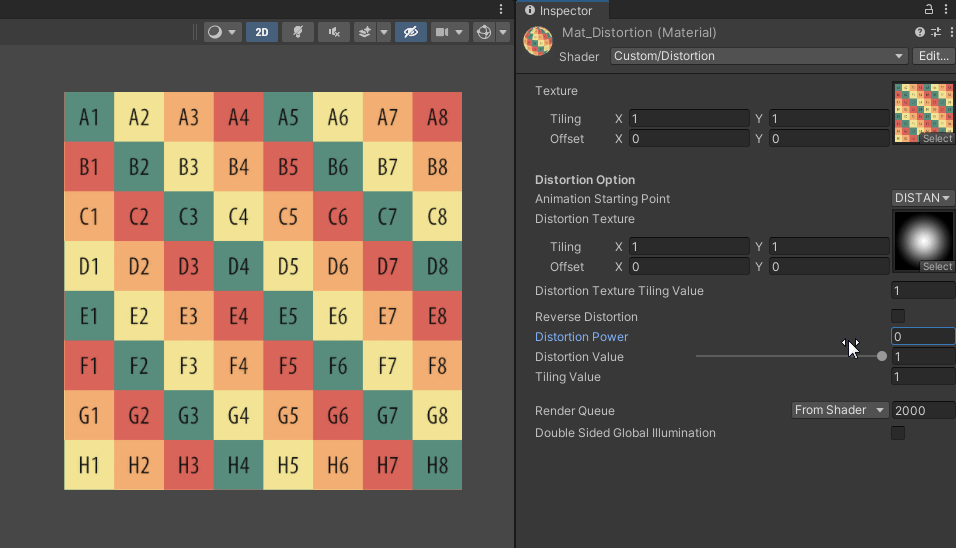

pow() 를 추가해 강조되는 왜곡 효과의 모습



···

fixed4 col;

float2 uv1 = (i.uv - 0.5) * _Tiling;
float dis = distance(float2(0, 0), uv1) * _Tiling;
// 텍스처 중앙점(원래값 0.5, 0.5)에서 거리 계산

float2 distortedUV = uv1 * pow(dis, _Power);
// pow 적용해 왜곡 강도 조정
uv1 += 0.5;
distortedUV += 0.5;
// UV 이동

float2 finalUV = lerp(uv1, distortedUV, _Value);

return col = tex2D(_MainTex, finalUV);

···



distance()를 통해 원형으로 왜곡 효과를 적용하는 부분의 코드입니다.
텍스처의 중앙 (0.5, 0.5) 을 기준으로 distance()를 통해 거리를 계산하고, 계산한 거리 값을 pow()를 통해 제곱한 뒤 텍스처의 UV로 사용해서 왜곡 효과를 적용했습니다.



---



텍스처를 사용해 왜곡 적용하기

distance를 사용한 왜곡 효과를 만들고 나서 든 생각은, 첫 시도에서 곱연산을 사용했다면 텍스처를 사용해서도 왜곡 효과를 만들 수 있었겠구나 였습니다.

그리고, 텍스처를 사용하는 게 더 나을 것 같습니다. 아무래도 미리 정의된 텍스처 값을 사용하는게 distance로 매 픽셀마다 거리 계산을 하는 것 보단 값도 싸고, 다른 도형 형태로 왜곡할 때에도 연산을 통해 셰이더에서 도형을 만들어내는 것보다 텍스처로 해당 도형을 정의하는 게 더 간편하기도 하고요.

텍스처를 사용한 왜곡 효과도 만들어 봅시다.



텍스처를 사용해 왜곡을 적용한 모습 (좌 : 원 / 우 : 별 모양)



···

fixed4 col;

float2 uv2 = (i.uv - 0.5) * _Tiling;

fixed4 distortionTex = tex2D(_DistortionTex, (i.uv - 0.5) * _DisTexTiling + 0.5); // 왜곡용 텍스처

float2 disTexUV = uv2 * pow(distortionTex.r, _Power) + 0.5;
uv2 += 0.5;
// pow 적용해 왜곡 강도 조정, UV 이동

float2 finalTexUV = lerp(uv2, disTexUV, _Value);

return col = tex2D(_MainTex, finalTexUV);

···



언리얼 메테리얼 노드로는 아래와 같은 모양으로 구성하게 되겠습니다.
(위의 유니티 셰이더 코드와 다르게, 왜곡 적용 방향을 반전시키기 위해 왜곡용 텍스처 옆에 1－x 노드를 추가했습니다.)



언리얼 메테리얼 노드 구조

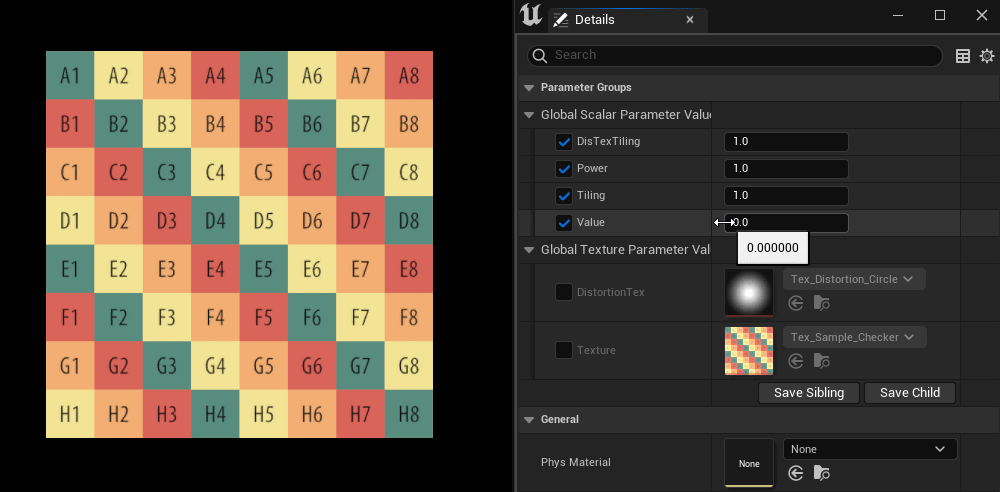

왜곡 메테리얼 동작 예



---



하나 만들어두면 두고두고 쓸 만한 왜곡 효과를 만들어보았습니다.
수학의 중요성을 다시금 와닿게 만들어준 작업이 아니었나 싶네요... 😂

최종적으로는 왜곡의 적용 방향 반전 옵션도 토글로 추가해서 작업을 완료했습니다.



유니티 셰이더 코드 전문은 아래 링크에서 확인하실 수 있습니다.



GitHub - rkato0128/ShaderStudy_Unity
